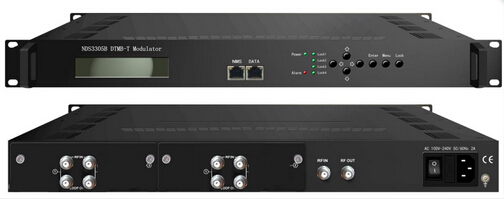

NDS3305B 雙路DMB-T調制器，支持2路IP輸入以及4路tuner信號輸入。輸出支持兩路國標調制信號輸出。該設備輸出頻率范圍為30~960MHz，具有優異的射頻輸出性能，支持本地和遠程配置調制參數。該設備可廣泛應用于國標地面數字電視覆蓋工程以及酒店系統中。（采用子板式設計，子板數量靈活可選）。


技術參數

完全支持GB20600-2006

同時支持多載波及單載波

支持2路IP輸入

支持4路tuner（國標信號）解調

支持2路國標調制載波輸出

優異的相位噪聲及MER性能

射頻頻率輸出范圍30~960MHz，1kHz步進

輸出電平范圍：-30dBm~-10dBm，0.1dBm步進

支持輸入信號復用或直通調制輸出

支持PID透傳

支持PSI/SI信息的處理及插入，同步更新

支持Web 網絡管理及LCD液晶顯示&按鍵操作



技術指標

輸入	2路IP輸入，RJ45，100M；4路DTMB-T tuner 輸入
調制	標準	GB20600-2006
	FFT	1、3780 、1+Pilot
	星座	4QAM-NR、4QAM、16QAM、32QAM、64QAM
	幀格式	420、595、945、420Var、945Var’
	FEC	0.4、0.6、0.8
	交織深度	240、720
	頻率范圍	30~960Mhz，1kHz步進
	輸出電平	-30dBm~-10dBm，0.1dBm步進—NDS3305
	MER	≥ 40dB
	帶寬	8M
	碼率	4-32Mbps
系統	Web 網絡管理及LCD液晶顯示&按鍵操作
	可通過網絡進行軟件升級
通用	尺寸(寬x長x高)	360mm×280mm×44mm
	重量	1.8kg
	溫度范圍	0~45℃(工作)，-20~80℃(存儲)
	電源要求	AC 110V±10%，50/60Hz或AC 220V±10%，50/60Hz
	功耗	25W
